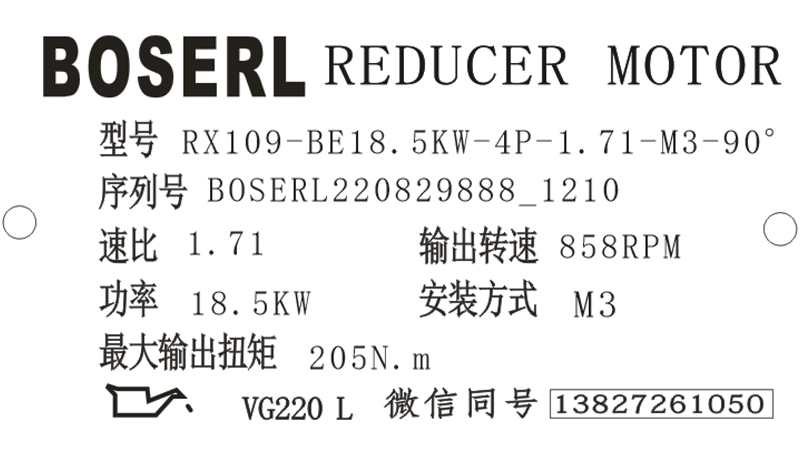

RX109減速機銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的RX109減速機選型樣本。

RX109-BE18.5KW-4P-1.71-M3-90°

RX：系列代號

109：減速機規格代號

BE：電機

18.5KW：電機功率

4P：電機級數

1.71：減速機傳動比

M3：減速機安裝位置

90°：接線盒位置

RX109減速機聯軸器的安裝：

RX109減速機輸入和輸出部件，如皮帶輪、聯軸器等在運行過程中會發生飛速運轉，可能有夾傷和擠壓危險，輸入和輸出部件采用防護罩蓋板！齒輪減速電機

RX109減速機聯軸器裝配時要根據聯軸器制造商的規定進行下列校正：最大以及a最小間距；b軸向偏差；c角偏差；若事先對輸出部件涂抹潤滑油或進行短時間加熱（到80至100°C）,則可便于裝配。

采用裝配夾具進行安裝RX109減速機聯軸器：下圖為采用裝配夾具將聯軸器或輪轂安裝RX109減速機或電機的軸端上的操作示意。若能夠順利擰緊螺栓，則可以在必要情況下無須安裝裝配夾具上的推力軸承。

RX109減速機電機安裝和電機安裝位置的調整：

均勻調整螺母將電機安裝平臺固定到需要的位置。如要將RX109減速機的位置調整到最低，則在必要情況下可以拆除吊裝螺栓/吊耳；對于損傷的漆面部位進行修補。電機減速機一體機

將電機與電機安裝平臺對準(軸端不許對齊)并固定。

將輸入端部件安裝于輸入端的軸端面和電機軸，將輸入部件、軸端與電機軸的位置相互校正；如果必要可以對電機位置進行再次校正。

裝上傳動部件（V型皮帶、鏈條...）并均勻調節電機安裝平臺使其預張緊。期間不得用力過猛，否則將會擰壞電機安裝平臺和螺桿。

擰緊非調整螺母以固定螺桿。臥式減速機

RX109減速機型號：

XDRX107-AM100M4，XDRX107-AM112M4，XDRX107-AM132M4，XDRX107-AM160M4，XDRX107-AM180M4，XDRX107-AM200M4，XDRX107-AM225M4，XDRX107-AM90M4，XDRX107-Y1.5KW，XDRX107-Y100M4，XDRX107-Y112M4，XDRX107-Y11KW，XDRX107-Y132M4，XDRX107-Y15KW，XDRX107-Y160M4，XDRX107-Y18.5KW，XDRX107-Y180M4，XDRX107-Y2.2KW，XDRX107-Y200M4，XDRX107-Y225M4，XDRX107-Y22KW，XDRX107-Y30KW，XDRX107-Y37KW，XDRX107-Y3KW，XDRX107-Y45KW，XDRX107-Y4KW，XDRX107-Y5.5KW，XDRX107-Y7.5KW，XDRX107-Y90M4，XDRX107-YB100M4，XDRX107-YB112M4，XDRX107-YB132M4，XDRX107-YB160M4，XDRX107-YB180M4，XDRX107-YB200M4，XDRX107-YB225M4，XDRX107-YB90M4，XDRX107-YDP100M4，XDRX107-YDP112M4，XDRX107-YDP132M4，XDRX107-YDP160M4，XDRX107-YDP180M4，XDRX107-YDP200M4，XDRX107-YDP225M4，XDRX107-YDP90M4，XDRX107-YE100M4，XDRX107-YE112M4，XDRX107-YE132M4，XDRX107-YE160M4，XDRX107-YE180M4，XDRX107-YE200M4，XDRX107-YE225M4，XDRX107-YE90M4，XDRX107-YEJ100M4，XDRX107-YEJ112M4，XDRX107-YEJ132M4，XDRX107-YEJ160M4，XDRX107-YEJ180M4，XDRX107-YEJ200M4，XDRX107-YEJ225M4，XDRX107-YEJ90M4，XDRX107-YEJB100M4，XDRX107-YEJB112M4，XDRX107-YEJB132M4，XDRX107-YEJB160M4，XDRX107-YEJB180M4，XDRX107-YEJB200M4，XDRX107-YEJB225M4，XDRX107-YEJB90M4，XDRX107-YP100M4，XDRX107-YP112M4，XDRX107-YP132M4，XDRX107-YP160M4，XDRX107-YP180M4，XDRX107-YP200M4，XDRX107-YP225M4，XDRX107-YP90M4，XDRX107-YPB100M4，XDRX107-YPB112M4，XDRX107-YPB132M4，XDRX107-YPB160M4，XDRX107-YPB180M4，XDRX107-YPB200M4，XDRX107-YPB225M4，XDRX107-YPB90M4，XDRX107-YPE100M4，XDRX107-YPE112M4，XDRX107-YPE132M4，XDRX107-YPE160M4，XDRX107-YPE180M4，XDRX107-YPE200M4，XDRX107-YPE225M4，XDRX107-YPE90M4，XDRX107-YS100M4，XDRX107-YS112M4，XDRX107-YS132M4，XDRX107-YS160M4，XDRX107-YS180M4，XDRX107-YS200M4，XDRX107-YS225M4，XDRX107-YS90M4，XDRX107-YVB100M4，XDRX107-YVB112M4，XDRX107-YVB132M4，XDRX107-YVB160M4，XDRX107-YVB180M4，XDRX107-YVB200M4，XDRX107-YVB225M4，XDRX107-YVB90M4，XDRX107-YVP100M4，XDRX107-YVP112M4，XDRX107-YVP132M4，XDRX107-YVP160M4，XDRX107-YVP180M4，XDRX107-YVP200M4，XDRX107-YVP225M4，XDRX107-YVP90M4，XDRX107-YVPEJ100M4，XDRX107-YVPEJ112M4，XDRX107-YVPEJ132M4，XDRX107-YVPEJ160M4，XDRX107-YVPEJ180M4，XDRX107-YVPEJ200M4，XDRX107-YVPEJ225M4，XDRX107-YVPEJ90M4，RX109-AM100M4，RX109-AM112M4，RX109-AM132M4，RX109-AM160M4，RX109-AM180M4，RX109-AM200M4，RX109-AM225M4，RX109-AM90M4，RX109-Y1.5KW，RX109-Y100M4，RX109-Y112M4，RX109-Y11KW，RX109-Y132M4，RX109-Y15KW，RX109-Y160M4，RX109-Y18.5KW，RX109-Y180M4，RX109-Y2.2KW，RX109-Y200M4，RX109-Y225M4，RX109-Y22KW，RX109-Y30KW，RX109-Y37KW，RX109-Y3KW，RX109-Y45KW，RX109-Y4KW，RX109-Y5.5KW，RX109-Y7.5KW，RX109-Y90M4，RX109-YB100M4，RX109-YB112M4，RX109-YB132M4，RX109-YB160M4，RX109-YB180M4，RX109-YB200M4，RX109-YB225M4，RX109-YB90M4，RX109-YDP100M4，RX109-YDP112M4，RX109-YDP132M4，RX109-YDP160M4，RX109-YDP180M4，RX109-YDP200M4，RX109-YDP225M4，RX109-YDP90M4，RX109-YE100M4，RX109-YE112M4，RX109-YE132M4，RX109-YE160M4，RX109-YE180M4，RX109-YE200M4，RX109-YE225M4，RX109-YE90M4，RX109-YEJ100M4，RX109-YEJ112M4，RX109-YEJ132M4，RX109-YEJ160M4，RX109-YEJ180M4，RX109-YEJ200M4，RX109-YEJ225M4，RX109-YEJ90M4，RX109-YEJB100M4，RX109-YEJB112M4，RX109-YEJB132M4，RX109-YEJB160M4，RX109-YEJB180M4，RX109-YEJB200M4，RX109-YEJB225M4，RX109-YEJB90M4，RX109-YP100M4，RX109-YP112M4，RX109-YP132M4，RX109-YP160M4，RX109-YP180M4，RX109-YP200M4，RX109-YP225M4，RX109-YP90M4，RX109-YPB100M4，RX109-YPB112M4，RX109-YPB132M4，RX109-YPB160M4，RX109-YPB180M4，RX109-YPB200M4，RX109-YPB225M4，RX109-YPB90M4，RX109-YPE100M4，RX109-YPE112M4，RX109-YPE132M4，RX109-YPE160M4，RX109-YPE180M4，RX109-YPE200M4，RX109-YPE225M4，RX109-YPE90M4，RX109-YS100M4，RX109-YS112M4，RX109-YS132M4，RX109-YS160M4，RX109-YS180M4，RX109-YS200M4，RX109-YS225M4，RX109-YS90M4，RX109-YVB100M4，RX109-YVB112M4，RX109-YVB132M4，RX109-YVB160M4，RX109-YVB180M4，RX109-YVB200M4，RX109-YVB225M4，RX109-YVB90M4，RX109-YVP100M4，RX109-YVP112M4，RX109-YVP132M4，RX109-YVP160M4，RX109-YVP180M4，RX109-YVP200M4，RX109-YVP225M4，RX109-YVP90M4，RX109-YVPEJ100M4，RX109-YVPEJ112M4，RX109-YVPEJ132M4，RX109-YVPEJ160M4，RX109-YVPEJ180M4，RX109-YVPEJ200M4，RX109-YVPEJ225M4，RX109-YVPEJ90M4，RWX107-AM100M4，RWX107-AM112M4，RWX107-AM132M4，RWX107-AM160M4，RWX107-AM180M4，RWX107-AM200M4，RWX107-AM225M4，RWX107-AM90M4，RWX107-Y1.5KW，RWX107-Y100M4，RWX107-Y112M4，RWX107-Y11KW，RWX107-Y132M4，RWX107-Y15KW，RWX107-Y160M4，RWX107-Y18.5KW，RWX107-Y180M4，RWX107-Y2.2KW，RWX107-Y200M4，RWX107-Y225M4，RWX107-Y22KW，RWX107-Y30KW，RWX107-Y37KW，RWX107-Y3KW，RWX107-Y45KW，RWX107-Y4KW，RWX107-Y5.5KW，RWX107-Y7.5KW，RWX107-Y90M4，RWX107-YB100M4，RWX107-YB112M4，RWX107-YB132M4，RWX107-YB160M4，RWX107-YB180M4，RWX107-YB200M4，RWX107-YB225M4，RWX107-YB90M4，RWX107-YDP100M4，RWX107-YDP112M4，RWX107-YDP132M4，RWX107-YDP160M4，RWX107-YDP180M4，RWX107-YDP200M4，RWX107-YDP225M4，RWX107-YDP90M4，RWX107-YE100M4，RWX107-YE112M4，RWX107-YE132M4，RWX107-YE160M4，RWX107-YE180M4，RWX107-YE200M4，RWX107-YE225M4，RWX107-YE90M4，RWX107-YEJ100M4，RWX107-YEJ112M4，RWX107-YEJ132M4，RWX107-YEJ160M4，RWX107-YEJ180M4，RWX107-YEJ200M4，RWX107-YEJ225M4，RWX107-YEJ90M4，RWX107-YEJB100M4，RWX107-YEJB112M4，RWX107-YEJB132M4，RWX107-YEJB160M4，RWX107-YEJB180M4，RWX107-YEJB200M4，RWX107-YEJB225M4，RWX107-YEJB90M4，RWX107-YP100M4，RWX107-YP112M4，RWX107-YP132M4，RWX107-YP160M4，RWX107-YP180M4，RWX107-YP200M4，RWX107-YP225M4，RWX107-YP90M4，RWX107-YPB100M4，RWX107-YPB112M4，RWX107-YPB132M4，RWX107-YPB160M4，RWX107-YPB180M4，RWX107-YPB200M4，RWX107-YPB225M4，RWX107-YPB90M4，RWX107-YPE100M4，RWX107-YPE112M4，RWX107-YPE132M4，RWX107-YPE160M4，RWX107-YPE180M4，RWX107-YPE200M4，RWX107-YPE225M4，RWX107-YPE90M4，RWX107-YS100M4，RWX107-YS112M4，RWX107-YS132M4，RWX107-YS160M4，RWX107-YS180M4，RWX107-YS200M4，RWX107-YS225M4，RWX107-YS90M4，RWX107-YVB100M4，RWX107-YVB112M4，RWX107-YVB132M4，RWX107-YVB160M4，RWX107-YVB180M4，RWX107-YVB200M4，RWX107-YVB225M4，RWX107-YVB90M4，RWX107-YVP100M4，RWX107-YVP112M4，RWX107-YVP132M4，RWX107-YVP160M4，RWX107-YVP180M4，RWX107-YVP200M4，RWX107-YVP225M4，RWX107-YVP90M4，RWX107-YVPEJ100M4，RWX107-YVPEJ112M4，RWX107-YVPEJ132M4，RWX107-YVPEJ160M4，RWX107-YVPEJ180M4，RWX107-YVPEJ200M4，RWX107-YVPEJ225M4，RWX107-YVPEJ90M4，YQRX107-AM100M4，YQRX107-AM112M4，YQRX107-AM132M4，YQRX107-AM160M4，YQRX107-AM180M4，YQRX107-AM200M4，YQRX107-AM225M4，YQRX107-AM90M4，YQRX107-Y1.5KW，YQRX107-Y100M4，YQRX107-Y112M4，YQRX107-Y11KW，YQRX107-Y132M4，YQRX107-Y15KW，YQRX107-Y160M4，YQRX107-Y18.5KW，YQRX107-Y180M4，YQRX107-Y2.2KW，YQRX107-Y200M4，YQRX107-Y225M4，YQRX107-Y22KW，YQRX107-Y30KW，YQRX107-Y37KW，YQRX107-Y3KW，YQRX107-Y45KW，YQRX107-Y4KW，YQRX107-Y5.5KW，YQRX107-Y7.5KW，YQRX107-Y90M4，YQRX107-YB100M4，YQRX107-YB112M4，YQRX107-YB132M4，YQRX107-YB160M4，YQRX107-YB180M4，YQRX107-YB200M4，YQRX107-YB225M4，YQRX107-YB90M4，YQRX107-YDP100M4，YQRX107-YDP112M4，YQRX107-YDP132M4，YQRX107-YDP160M4，YQRX107-YDP180M4，YQRX107-YDP200M4，YQRX107-YDP225M4，YQRX107-YDP90M4，YQRX107-YE100M4，YQRX107-YE112M4，YQRX107-YE132M4，YQRX107-YE160M4，YQRX107-YE180M4，YQRX107-YE200M4，YQRX107-YE225M4，YQRX107-YE90M4，YQRX107-YEJ100M4，YQRX107-YEJ112M4，YQRX107-YEJ132M4，YQRX107-YEJ160M4，YQRX107-YEJ180M4，YQRX107-YEJ200M4，YQRX107-YEJ225M4，YQRX107-YEJ90M4，YQRX107-YEJB100M4，YQRX107-YEJB112M4，YQRX107-YEJB132M4，YQRX107-YEJB160M4，YQRX107-YEJB180M4，YQRX107-YEJB200M4，YQRX107-YEJB225M4，YQRX107-YEJB90M4，YQRX107-YP100M4，YQRX107-YP112M4，YQRX107-YP132M4，YQRX107-YP160M4，YQRX107-YP180M4，YQRX107-YP200M4，YQRX107-YP225M4，YQRX107-YP90M4，YQRX107-YPB100M4，YQRX107-YPB112M4，YQRX107-YPB132M4，YQRX107-YPB160M4，YQRX107-YPB180M4，YQRX107-YPB200M4，YQRX107-YPB225M4，YQRX107-YPB90M4，YQRX107-YPE100M4，YQRX107-YPE112M4，YQRX107-YPE132M4，YQRX107-YPE160M4，YQRX107-YPE180M4，YQRX107-YPE200M4，YQRX107-YPE225M4，YQRX107-YPE90M4，YQRX107-YS100M4，YQRX107-YS112M4，YQRX107-YS132M4，YQRX107-YS160M4，YQRX107-YS180M4，YQRX107-YS200M4，YQRX107-YS225M4，YQRX107-YS90M4，YQRX107-YVB100M4，YQRX107-YVB112M4，YQRX107-YVB132M4，YQRX107-YVB160M4，YQRX107-YVB180M4，YQRX107-YVB200M4，YQRX107-YVB225M4，YQRX107-YVB90M4，YQRX107-YVP100M4，YQRX107-YVP112M4，YQRX107-YVP132M4，YQRX107-YVP160M4，YQRX107-YVP180M4，YQRX107-YVP200M4，YQRX107-YVP225M4，YQRX107-YVP90M4，YQRX107-YVPEJ100M4，YQRX107-YVPEJ112M4，YQRX107-YVPEJ132M4，YQRX107-YVPEJ160M4，YQRX107-YVPEJ180M4，YQRX107-YVPEJ200M4，YQRX107-YVPEJ225M4，YQRX107-YVPEJ90M4，JCRX107-AM100M4，JCRX107-AM112M4，JCRX107-AM132M4，JCRX107-AM160M4，JCRX107-AM180M4，JCRX107-AM200M4，JCRX107-AM225M4，JCRX107-AM90M4，JCRX107-Y1.5KW，JCRX107-Y100M4，JCRX107-Y112M4，JCRX107-Y11KW，JCRX107-Y132M4，JCRX107-Y15KW，JCRX107-Y160M4，JCRX107-Y18.5KW，JCRX107-Y180M4，JCRX107-Y2.2KW，JCRX107-Y200M4，JCRX107-Y225M4，JCRX107-Y22KW，JCRX107-Y30KW，JCRX107-Y37KW，JCRX107-Y3KW，JCRX107-Y45KW，JCRX107-Y4KW，JCRX107-Y5.5KW，JCRX107-Y7.5KW，JCRX107-Y90M4，JCRX107-YB100M4，JCRX107-YB112M4，JCRX107-YB132M4，JCRX107-YB160M4，JCRX107-YB180M4，JCRX107-YB200M4，JCRX107-YB225M4，JCRX107-YB90M4，JCRX107-YDP100M4，JCRX107-YDP112M4，JCRX107-YDP132M4，JCRX107-YDP160M4，JCRX107-YDP180M4，JCRX107-YDP200M4，JCRX107-YDP225M4，JCRX107-YDP90M4，JCRX107-YE100M4，JCRX107-YE112M4，JCRX107-YE132M4，JCRX107-YE160M4，JCRX107-YE180M4，JCRX107-YE200M4，JCRX107-YE225M4，JCRX107-YE90M4，JCRX107-YEJ100M4，JCRX107-YEJ112M4，JCRX107-YEJ132M4，JCRX107-YEJ160M4，JCRX107-YEJ180M4，JCRX107-YEJ200M4，JCRX107-YEJ225M4，JCRX107-YEJ90M4，JCRX107-YEJB100M4，JCRX107-YEJB112M4，JCRX107-YEJB132M4，JCRX107-YEJB160M4，JCRX107-YEJB180M4，JCRX107-YEJB200M4，JCRX107-YEJB225M4，JCRX107-YEJB90M4，JCRX107-YP100M4，JCRX107-YP112M4，JCRX107-YP132M4，JCRX107-YP160M4，JCRX107-YP180M4，JCRX107-YP200M4，JCRX107-YP225M4，JCRX107-YP90M4，JCRX107-YPB100M4，JCRX107-YPB112M4，JCRX107-YPB132M4，JCRX107-YPB160M4，JCRX107-YPB180M4，JCRX107-YPB200M4，JCRX107-YPB225M4，JCRX107-YPB90M4，JCRX107-YPE100M4，JCRX107-YPE112M4，JCRX107-YPE132M4，JCRX107-YPE160M4，JCRX107-YPE180M4，JCRX107-YPE200M4，JCRX107-YPE225M4，JCRX107-YPE90M4，JCRX107-YS100M4，JCRX107-YS112M4，JCRX107-YS132M4，JCRX107-YS160M4，JCRX107-YS180M4，JCRX107-YS200M4，JCRX107-YS225M4，JCRX107-YS90M4，JCRX107-YVB100M4，JCRX107-YVB112M4，JCRX107-YVB132M4，JCRX107-YVB160M4，JCRX107-YVB180M4，JCRX107-YVB200M4，JCRX107-YVB225M4，JCRX107-YVB90M4，JCRX107-YVP100M4，JCRX107-YVP112M4，JCRX107-YVP132M4，JCRX107-YVP160M4，JCRX107-YVP180M4，JCRX107-YVP200M4，JCRX107-YVP225M4，JCRX107-YVP90M4，JCRX107-YVPEJ100M4，JCRX107-YVPEJ112M4，JCRX107-YVPEJ132M4，JCRX107-YVPEJ160M4，JCRX107-YVPEJ180M4，JCRX107-YVPEJ200M4，JCRX107-YVPEJ225M4，JCRX107-YVPEJ90M4。

RX109減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.lbclaser.com/product/list-rxxiliejiansuji-cn.html

推薦類似型號：R109減速機
